把手式蝶閥

規(guī)格：2"--8"（DN50-DN200 / 63mm—200mm）
標準：DIN/ANSI/JIS/CNS
工作壓力： 150 PSI
操作溫度： PVC（0~55℃）; CPVC & PP（0~95℃）
材質： PVC， CPVC，  PP，
耐腐蝕、流量損失小、占用空間小。
端平面設計易於安裝，上方之平臺設計可加裝驅動器或電動馬達。
閥門開啟的大小可由刻度上清楚顯示，并由齒輪片固定開關程度。
應用場合：適用范圍廣泛，如食品工業(yè)、超純水，化學工業(yè)、半導體工業(yè)等 。

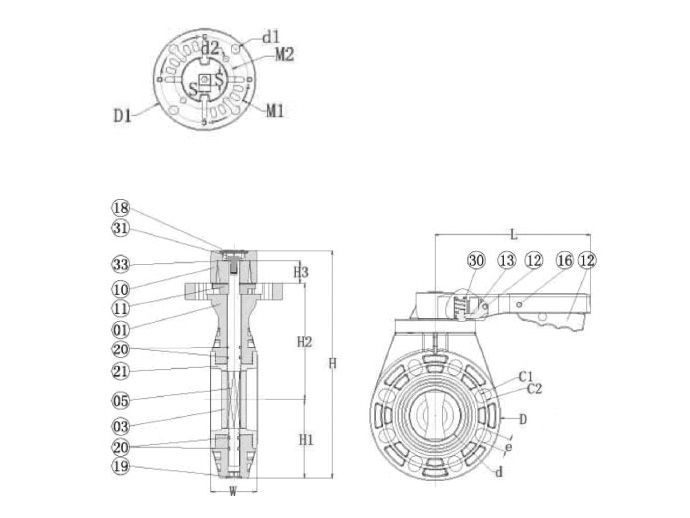

序號	名稱	材質	數量	單位
33	螺絲墊片	SUS304	1	PCS
31	螺絲	SUS304	1	PCS
30	彈簧	SUS304	1	PCS
21	密封墊	EPDM	1	PCS
20	Oring圈	EPDM	4	PCS
19	底蓋	PP	1	PCS
18	嘜頭	ABS	1	PCS
16	銷	ABS	2	PCS
13	把手拉桿	PVC	1	PCS
12	開關握把	PVC	1	PCS
11	轉輪	PVC	1	PCS
10	手柄	ABS	1	PCS
05	軸	SUS316 SUS304	1	PCS
03	閥門	PVC	1	PCS
01	本體	PVC	1	PCS

SIZE	d	C1	C2	H	H1	H2	H3	D	D1	M1	M2	d1	d2	s	w	L	n-e		Operating torque （N.M）
																	JIS	DIN/ANSI
2"（50）	52	120	125	239	81	118	26	162	105	70	50	8.5	6.5	13.9	46	231	4-19		15
2-1/2"（65）	66	140	145	259	89.5	129	26	179	105	70	50	8.5	6.5	13.9	46	231	4-19		18
3"（80）	78.5	150	160	283	97.5	145	26	195	120	102	70	10.5	8.5	13.9	57	231	8-19		20
4"（100）	104	175	191	313	113	160	26	225	120	102	70	10.5	8.5	13.9	60	231	8-19		30
5"（125）	127	210	216	348	128	175	30	255	120	102	70	10.5	8.5	16.9	66	280	8-23		33
6"（150）	151	240	241	375	140	190	30	280	120	102	70	10.5	8.5	16.9	72	280	8-23		48
8"（200）	200	290	298	434	173	220	30	340	120	102	70	10.5	8.5	21.9	82	280	12- 23	8-23	80
